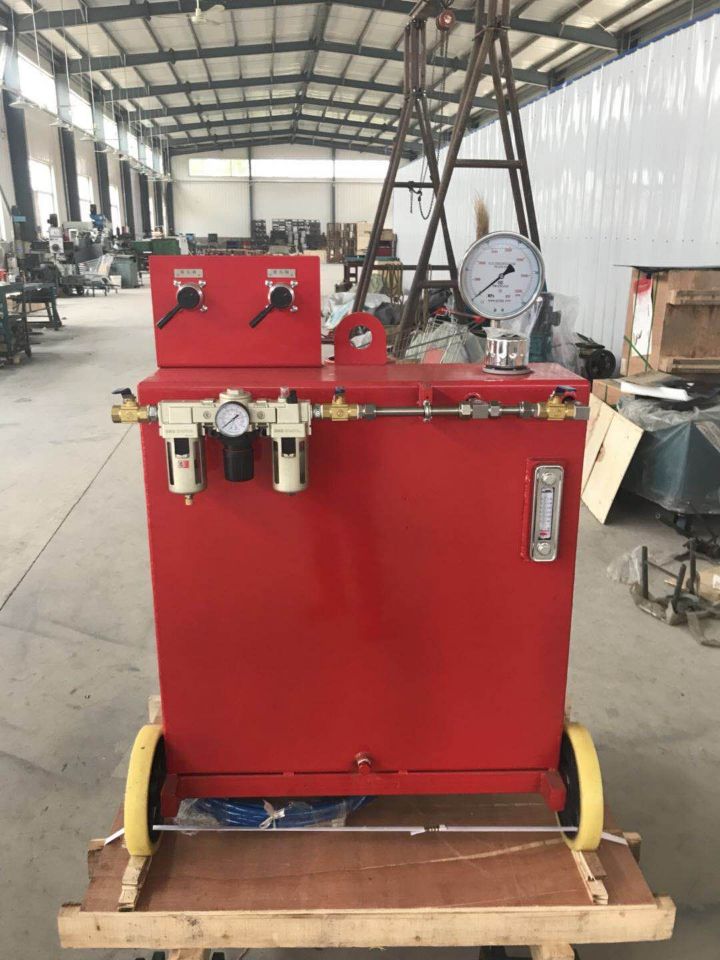

一、便攜式高壓氣動試壓泵

  泵輸出壓力最高可達70MPa；配30L不銹鋼液箱，并帶有液位器；配安全溢流閥，保障設備超壓時系統安全；配1.6級耐震壓力表顯示系統輸出壓力，壓力表額定壓力100MPa；設備出口處配有保壓閥、卸荷閥；整體為框架式結構，頂部帶吊環，方便吊裝。

  1、工作介質：無腐蝕低粘度液體

  2、氣源壓力：0.6～0.8MPa

  3、最高工作壓力：70MPa

  4、空載排量：10L/h

    液箱容積：30L

    最大設備重量：30Kg

  5、配套高壓輸出軟管，耐壓70MPa。

  6、配套部件靈活、可靠、準確、配置合理。擬采購的部件中含有安全設備設施，要求提供安全生產制造許可，并提供有效權威認定機構出具的首檢合格報告。

  7、各部件設計制造應滿足國家法律法規要求，如屬于國家及行業許可項目，必須提供有效證件。

  8、保證所有配套零部件均為新品，且不使用國家明令淘汰的產品或低效高耗產品。

二、設計及制造標準

本方案擬采購的設備應遵循的規范和標準主要包括但不僅僅限于以下所列范圍：

  SY/T 5053.1～2000防噴器及控制裝置

  SY/T 5127～2002井口裝置和采油樹規范

  API Spec 16A/ISO 13533鉆通設備規范

  API Spec 16C節流和壓井管匯

  API Spec 6A/ISO 10423采油樹和井口裝置

  其它未列出的與擬采購產品有關的規范和標準，投標方有義務主動向業主提供。供貨時應提供在本工程中所采用的標準和規范的清單，并應保證其版本為最新版本（包括修正版）。

三、總體技術方案

  提供的便攜式高壓氣動試壓泵設備應滿足于以壓縮空氣為動力源，輸出液壓力與氣源壓力成比例，通過對氣源壓力的調整，得到相應的液壓力，從而實現高壓液體輸出的功能用途需要。主要技術指標滿足本方案第四條----主要技術參數要求。設備含有但不僅限于：2臺高壓氣動泵、2臺便攜式高壓氣動泵、輔助附件及密封件（詳見主要配置清單）。

  以上各條件為投標方必須滿足，否則其投標將被拒絕。

四、主要技術參數

提供的便攜式高壓氣動試壓泵設備須滿足以下指標：

  1、測試用高壓氣動泵主要用于壓縮氣體驅動條件下的帶壓液體輸出，使用0.6～0.8MPa壓縮空氣為驅動氣源，防爆、輸出壓力可調、升壓速度可控，移動式結構。

  2、測試用高壓氣動泵主要技術指標

（1）工作介質：無腐蝕低粘度液體

（2）氣源壓力：0.6～0.8MPa

（3）高壓氣動泵最高工作壓力140MPa，雙連氣動

（4）便攜式高壓氣動泵空載排量10L/h，框架結構

（5）高壓輸出軟管耐壓70MPa
